過濾旋膜式除氧器的設計
過濾式旋膜除氧器的組成要數-----連云港市宏慶電力輔機開發有限公司生產技術部----2014.3.26發布快報

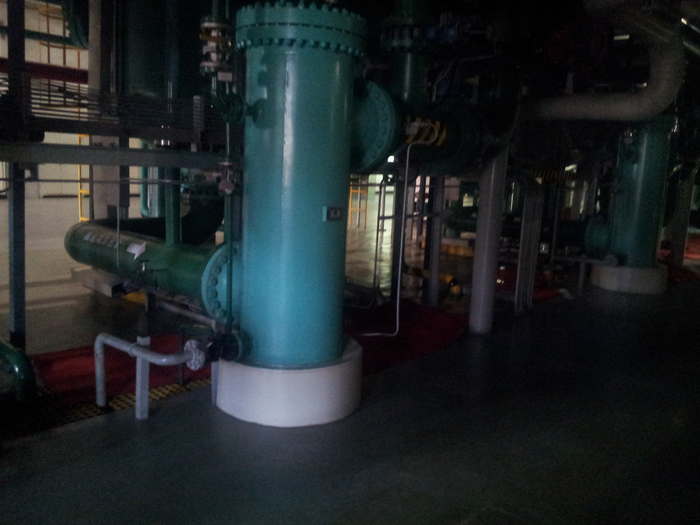

一、新型等量過濾旋膜式除氧器的結構組成。它主要由①外殼②旋膜器③沖洗裝置④快速排污口⑤淋水器⑥不銹鋼蓄熱填料⑦蒸汽等量分配器⑧補水(除鹽水)過濾器⑨雜質清洗裝置及上封頭和相關管口焊接制作。
1.過濾旋膜式除氧器外殼：是由筒身和兩個沖壓橢圓形封頭上下焊接制作而成。
2.旋膜清污裝置：由兩個水室、②旋膜管、⑧補水(除鹽水)過濾器、凝結水接管、補充水接管、（3）沖洗裝置（4）快速排污口備用口管組成。旋膜清污裝置是旋膜式除氧器的突出要點，旋膜管長度決定除氧器效果好與差。旋膜管上打有直徑4.9mm 的螺旋形狀小孔 10個，設有計量的若干個旋膜管在同等的壓力下做功，水至旋膜管外向內壁旋轉，形成水膜裙，水膜裙象紙一樣薄。容易被蒸汽加熱到飽和溫度，水在旋膜管內的做功的時間是噴霧填料式除氧器的五倍，也就決定了旋膜的理論數據：起點軸據為 x mm 。凝結水、化學補水、其它回水經過⑧補水(除鹽水)過濾器進入旋膜管呈螺旋狀按一定的角度噴出，形成水膜裙，并與加熱蒸汽在旋膜管內充分熱交換，加熱蒸汽是由下向上，經不銹鋼填料層、淋水器向升把旋膜管的水膜裙加熱到工作壓力下的飽和溫度，除去給水的百分之九十五的氧。
3.淋水器：是由數層交錯排列的角形鋼制件組成，經旋膜器粗除氧的給水、疏水在這里混合進行二次分配，呈均勻淋雨?duì)盥涞窖b在其下的不銹鋼填料網上。
4.不銹鋼填料層：學名為蓄熱器，是由相互間隔的扁鋼帶及一個圓簡體組成，內裝一定高度特制的不銹鋼網，給水在這里與蒸汽充分接觸，加熱到飽和溫度進行深度除氧，以保證除氧水的含量：低壓大氣式除氧器低于≤30ｕｇ/L。
新型等量過濾旋膜式除氧器廣范用于化工廠、制藥廠、煉鐵廠，因?yàn)檫@幾種企業鍋爐回水雜質比較多，容易堵塞旋膜器，根據旋膜式除氧器的實際運行情況，設計時在旋膜器的增壓室內加裝激光打孔過濾器，有效克服了鍋爐回水雜質多的問題，深受廣大客戶好評！
  |
